东芝推出用于直流无刷电机驱动的600V小型智能功率器件
  • 23-10-28 17:44
  • 安富世纪

中国上海,20231026——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出两款600V小型智能功率器件(IPD)——“TPD4163K”和“TPD4164K”,可用于空调、空气净化器和泵等直流无刷电机驱动应用。这两款器件的输出电流DC)额定值分别为1A和2A,于今日开始支持批量出货。


这两款新产品均采用通孔式HDIP30封装,与东芝之前的产品相比,表贴面积减小了约21%[1]。这也有助于缩小电机驱动电路板的尺寸。

考虑到在供电不稳定的地区,供电电压可能波动较大,因此该新产品还将电压从东芝之前产品[1]的500V提升到600V,提高了可靠性。

即日起用户可访问东芝官网获取“无感直流无刷电机驱动电路参考设计”,该参考设计使用了新产品TPD4164K,以及带有矢量控制引擎的TMPM374FWUG微控制器的相关功能。

未来,东芝将继续扩大自身的节能电机控制产品线,提供各种封装和改进的器件特性,为提高设计灵活性以及实现碳中和目标做出贡献。

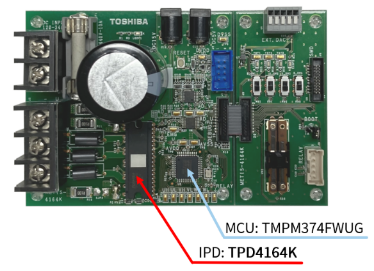

无感BLDC电机控制电路参考设计

采用TPD4164K的无感BLDC电机控制电路

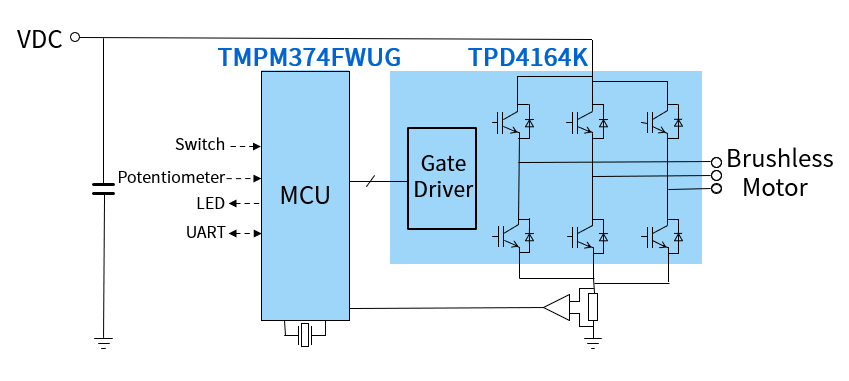

简易方框图


应用:

适用于家用电器的直流无刷电机
-     风扇电机(空调、空气净化器、通风扇、吊扇等)
-     泵


特性:

-     高额定供电电压,确保电源电压波动时的运行余量:VBB=600V
-     小型封装:通孔式HDIP30封装:32.8mmÍ13.5mm(典型值),厚度=3.525mm(典型值)


主要规格

(除非另有说明,Ta=25℃)

器件型号 TPD4163K TPD4164K
绝对最大额定值 供电电压VBB(V) 600
输出电流(DC)Iout(A) 1 2
工作范围 工作供电电压
VBB(V)
最大值 450
电气特性 输出饱和电压 VCEsatH(V) 典型值 2.6
IC=0.5A)
3.0
(IC=1A)
VCEsatL(V)
FRD正向电压 VFH(V) 典型值 2.0
(IF=0.5A)
2.5
(IF=1A)
VFL(V)
封装 类型 通孔
东芝名称 HDIP30
尺寸(mm) 32.8Í13.5(典型值),厚度=3.525(典型值)
保护功能 SD引脚控制过流/热关断/欠压等关断功能
库存查询与购买 在线购买 在线购买



注:
[1] DIP26封装产品(停产产品):TPD4123K、TPD4123AK、TPD4144K、TPD4144AK、TPD4135K、TPD4135AK
